제품소개

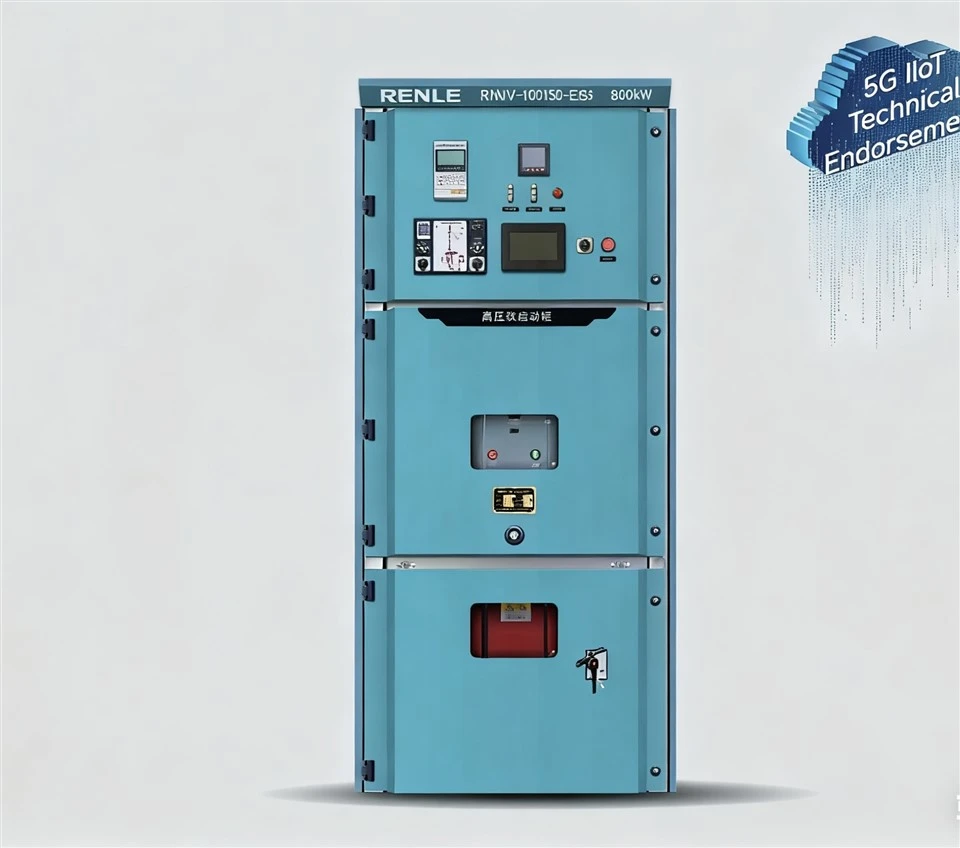

6.6kV 소프트 스타터는 3상 유도 모터용으로 설계된 무접점-중전압-장치입니다. 사이리스터 도통각 조절을 통해 출력전압을 조절하여 모터의 가속, 감속, 보호를 제어합니다. 이를 통해 원활한 시작 및 중지 작업이 가능하며 전원 공급 장치로의 돌입 전류를 크게 줄이고 구동 장비 및 커플링에 대한 기계적 응력을 줄입니다. 결과적으로 전력망 교란이 최소화되고 기계 구성요소가 충격 부하로부터 보호됩니다.
중{0}}전압 시스템은 본질적으로 복잡합니다.-스타터가 시스템을 더 이상 복잡하게 해서는 안 됩니다. RENLE의 RNMV-EI 중-전압 소프트 스타터는 일반-언어 진단과 같은 사용자 친화적 기능을 통해 작동을 단순화하고 코드 해독이 필요하지 않습니다. 내장된-모니터링, 상태 표시기 및 포괄적인 I/O 옵션은 공간을 절약하고 보조 비용을 줄이는 동시에 시운전 속도를 높입니다. 실시간{10}}모터 성능 곡선과 전류 판독값을 통해 작동 조건을 명확하게 파악할 수 있습니다. 일상 언어로 직관적인 피드백을 제공하는 RNMV-EI는 수동 디코딩이 필요 없는 간단한 시작 제어를 가능하게 합니다.
정격전압: 3kV/3.3kV/4.16kV/
6kV/6.6kV/10kV/
11kV/13.8kV
정격 출력:
250kW-15000kW;
시작 전류: 조정 가능한 범위 1.5-5배;
직렬 사이리스터 밸브 그룹 및 이중 전원 공급 장치 트리거 기술을 채택하십시오.
제품 장점
5G 산업용 이더넷 및 클라우드 연결
이 시스템은 클라우드 플랫폼과 결합된 5G 산업용 이더넷을 활용하여 현장 장비에 대한 포괄적인 원격 기술 지원을 제공합니다. 데이터 수집 및 파형 표시부터 원격 진단 및 소프트웨어 업데이트까지 전체 작동 주기가 가능합니다.
다중-프로토콜 통신 지원
스타터는 Modbus RTU, Modbus TCP 및 PROFIBUS DP를 포함한 프로토콜을 지원하는 광범위한 연결 옵션을 제공합니다. 여러 개의 예약된 인터페이스는 간편한 매개변수 구성 및 실시간-데이터 모니터링을 용이하게 합니다. 또한 전용 소프트웨어 도구를 사용하여 사용자는 원격 파형 분석, FTP/TFTP를 통한 데이터 다운로드 및 원활한 소프트웨어 업그레이드를 수행할 수 있습니다.
조작 패널 설명
지능형 고-전압 무접점-상태 소프트 스타트 캐비닛의 이 6.6kV 소프트 스타터 시리즈는 PLC 및 HMI(휴먼-머신 인터페이스, 터치스크린 참조)를 주변 애플리케이션 확장으로, PLC를 주변 터미널 기능 확장으로, HMI를 지능형 고-전압 무접점 및 상태 소프트 스타트 캐비닛 상태 모니터링 및 매개변수 수정으로 사용합니다.
기능 개요
6.6kV 소프트 스타터의 주요 구성 요소는 다음과 같습니다.
하나의 HMI
DC24V 전원 공급 장치 1개
바이패스용 진공접촉기 1개
세 CT
세 개의 전압 센서
메인 컨트롤러
전력 모듈
|
기능 항목 |
기능 설명 |
|
시작 |
정전류 |
|
현재 램프 |
|
|
멈추다 |
해안 정지 |
|
소프트 스톱 |
|
|
보호하다 |
제로 시퀀스 과전류 보호 |
|
부품 과열 보호 |
|
|
접지 보호 |
|
|
저전압 보호 |
|
|
일시적인 과전류 |
|
|
시간 제한 전류(시동-) |
|
|
출력 개방-단계 |
|
|
트리거 보드 전원 보호 |
|
|
RC 전류 보호 |
|
|
SCR 과전압 트리거 보호 |
|
|
I/O |
프로그래밍 가능한 입력(10) |
|
AQ |
프로그래밍 가능한 아날로그 출력(1) |
|
의사소통 |
Modbus_RTU/PROFIBUS_DP(RS485) 1개 |
|
Modbus_TCP/IP(RJ45) 1개 |
|
|
CAN 버스 |
|
|
캐비닛의 HMI를 연결하는 데 사용되는 Modbus_RTU(RS485) 1개 |
고압 스타터 선택 표
|
밸브 그룹 전류 (A) |
전압(kV) |
최대. 범용 모터의 출력(kW) |
명세서 |
캐비닛 크기(H×W×D,mm) |
무게(t) |
|
150 |
3 |
630 |
RNMV-030150 |
2300*800*1500 |
0.7 |
|
150 |
3.3 |
650 |
RNMV-033150 |
2300*800*1500 |
0.7 |
|
150 |
6 |
1250 |
RNMV-060150 |
2300*800*1500 |
0.7 |
|
150 |
6.6 |
1350 |
RNMV-066150 |
2300*800*1500 |
0.7 |
|
150 |
10 |
2000 |
RNMV-100150 |
2300*800*1500 |
0.75 |
|
150 |
11 |
2240 |
RNMV-110150 |
2300*800*1500 |
0.75 |
|
330 |
3 |
1350 |
RNMV-030330 |
2300*1000*1500 |
0.78 |
|
330 |
3.3 |
1500 |
RNMV-033330 |
2300*1000*1500 |
0.78 |
|
330 |
6 |
2700 |
RNMV-060330 |
2300*1000*1500 |
0.8 |
|
330 |
6.6 |
3000 |
RNMV-066330 |
2300*1000*1500 |
0.8 |
|
330 |
10 |
4500 |
RNMV-100330 |
2300*1000*1500 |
0.8 |
|
330 |
11 |
5000 |
RNMV-110330 |
2300*1000*1500 |
0.8 |
|
500 |
3 |
2000 |
RNMV-030500 |
2300*1100*1500 |
0.85 |
|
500 |
3.3 |
2240 |
RNMV-033500 |
2300*1100*1500 |
0.85 |
|
500 |
6 |
4000 |
RNMV-060500 |
2300*1100*1500 |
0.85 |
|
500 |
6.6 |
4500 |
RNMV-066500 |
2300*1100*1500 |
0.85 |
|
500 |
10 |
6800 |
RNMV-100500 |
2300*1100*1500 |
1 |
|
500 |
11 |
7600 |
RNMV-110500 |
2300*1100*1500 |
1 |
|
700 |
3 |
2800 |
RNMV-030700 |
2300*1200*1500 |
1 |
|
700 |
3.3 |
3150 |
RNMV-033700 |
2300*1200*1500 |
1 |
|
700 |
6 |
5800 |
RNMV-060700 |
2300*1200*1500 |
1.2 |
|
700 |
6.6 |
6300 |
RNMV-066700 |
2300*1200*1500 |
1.2 |
|
700 |
10 |
9600 |
RNMV-100700 |
2300*1200*1500 |
1.25 |
|
700 |
11 |
10000 |
RNMV-110700 |
2300*1200*1500 |
1.25 |
|
1000 |
3 |
4000 |
RNMV-0301000 |
2300*1400*1500 |
1.5 |
|
1000 |
3.3 |
4500 |
RNMV-0331000 |
2300*1400*1500 |
1.5 |
|
1000 |
6 |
8200 |
RNMV-0601000 |
2300*1400*1500 |
1.8 |
|
1000 |
6.6 |
9100 |
RNMV-0661000 |
2300*1400*1500 |
1.8 |
|
1000 |
10 |
13500 |
RNMV-1001000 |
2300*1400*1500 |
1.8 |
|
1000 |
11 |
15000 |
RNMV-1101000 |
2300*1400*1500 |
1.8 |
기술적인 매개변수
| 데이터 이름 | 작동 범위 |
| 빈도 | 50Hz/60Hz±2Hz(사용자의 그리드에 따라 선택) |
| 과부하 용량 | 400% 제어 공칭 값 60s |
| 500% 제어 공칭 값 30s | |
| 적용 모터 | 3-상 다람쥐-케이지 비동기 및 동기 모터 |
| 응용환경 | |
| 온도 | 캐비닛 온도 0도 ~40도, (히터는 -20도 ~0도의 경우 선택 사항) |
| 습기 | 5%~95% 상대습도 |
| 고도 | 2000m 이하. 2000m 이상의 고도에서는 용량 감소가 필요합니다. |
| 장소 | 실내, 폭발성, 부식성 가스가 없고 먼지가 적은 곳 |
| 냉각 | 자연 냉각 |
| 구조적 특징 | |
| 보호 수준 | IP4X |
| 조작전원 | 2kVA AC220V는 사용자가 공급합니다(지정 가능). |
| 주회로 | 사이리스터의 수는 모델에 따라 결정됩니다. |
| 통신 프로토콜 | 인터페이스가 장착된 통합 Modbus RTU, Modbus TCP, CAN 및 PROFIBUS DP 통신 프로토콜. |
| 통신 인터페이스 | RJ45 |
| 운영 인터페이스 | 시스템 상태를 실시간으로 모니터링하는 7-인치 터치스크린(HMI)입니다. 매개변수 설정 및 수정에 사용됩니다. |
| 이벤트 기록 | 10일 이내에 시간 및 날짜 스탬프를 사용하여 이벤트 및 과거 곡선을 지속적으로 기록할 수 있습니다. |
| 성능 모니터링 | 전류, 전압, 역률, 모듈 온도, RC 평균 및 피크 전압, RC 전류 등 |
| 입력 및 출력 옵션 | 10개의 24VDC 프로그래밍 가능 입력 채널, 2개의 16A 채널 및 4개의 5A 프로그래밍 가능 출력 채널, 1개의 아날로그 프로그래밍 가능 출력(4~20mA). |
| 사용자 관리 | 다중-레벨 사용자 비밀번호 보호(지정 가능) |
| 인터페이스 언어 | 중국어, 영어, 러시아어 (지정 가능) |
| 사이리스터 | 직렬 사이리스터 밸브 그룹 |
| 드라이브 및 데이터 | 듀얼 전원 공급 장치 트리거링, 광섬유 통신 다중화 기술; |
| 동기 위상-잠금 루프, 3상-전도 보상 알고리즘 채택; | |
| Obd 및 소프트웨어 이중 과전압 기능을 갖추고 있습니다. | |
| 시동이 완료된 후 시스템 상태를 평가하기 위해 밸브 그룹 한계 데이터가 계산됩니다. | |
| 모니터링 | HMI 창은{0}}시스템 상태 실시간 모니터링, 밸브 그룹 데이터 수집, 제어 매개변수 설정 및 수정에 사용됩니다. |
| 보호 | 저전압, 과전압, 결상, 과열, 비정상적인 전압 공유, 비정상적인 RC 전류, 사이리스터 고장, 광섬유 통신 중단, 비정상적인 트리거링 전원 공급 장치 등 |
| 클라우드 서비스 | 원격 소프트웨어 업데이트, 시운전, 데이터 파형 모니터링 및 오류 분석은 InterNet을 통해 실현됩니다. |
| 산업용 이더넷 + 5G를 통해 클라우드 서버에 연결한 후 소프트스타터는 빅데이터 분석 및 관련 AI 알고리즘에 필요한 데이터를 제공합니다. | |
| 클라우드 플랫폼의 컴퓨팅 성능을 최대한 활용하여 모터 작동 상태에 대한 온라인 분석 및 진단을 실현하고 오류 사전 경고 및 최적화된 제어를{0}실현합니다. | |
| 캐비닛 색상 | 사용자가 선택했습니다. |
| 데이터 시작 | |
| 현재 시작 | 모터 정격 전류의 4배 이내에서 조정 가능합니다. |
| 시작 시간 | 10~60초 이내로 조정 가능합니다. |
| 시작 횟수 | 주변 온도 25도에서 시간당 6회. |
| 시작 간격 | 두 번의 시작 간격은 5분 이상입니다. |
| 보호 매개변수 | |
| 일시적인 과전류 | 보호 범위 200%~800% |
| 반한시 과전류 | 보호시간은 1분씩 1.5회이며, 바이패스 운전 시 모터를 보호하기 위해 사용됩니다. |
| 들어오는 라인 저전압 | 범위: 0%~100% |
| 접지 | 접지 보호는 제로-시퀀스 전류로 식별됩니다. |
| 출력 위상 손실 | 3상 출력 전류를 비교하여 매개변수에 따라 임계값을 1.0%~50%로 설정합니다. |
| 사이리스터 고장 | 사이리스터의 각 레벨의 전압을 모니터링하여 매개변수를 통해 동작 임계값을 설정합니다. |
| RC 전류 | 사이리스터의 각 레벨의 RC 전류와 RC 작동 상태를 모니터링합니다. 현재 편차를 설정할 수 있습니다. |
| 트리거 실패 | 기동 시 감지 창 2초 이내에 설정된 매개변수 값을 초과하는 트리거 실패 횟수가 발생하므로 보호가 작동됩니다. |
| 시작 시간 초과 | 시작 시간이 설정값을 초과했습니다. |
| 트리거링 파워 | 트리거링 보드의 전원이 하드웨어 보호 값보다 낮거나 높으면 트리거 보드 전원 보호가 작동합니다. |
| 온도 | SCR 온도가 설정된 매개변수를 초과합니다. |
| 사이리스터 과전압 | 시작 프로세스 동안 SCR의 각 레벨에는 OBD 보호 기능이 장착되어 있습니다. 한 번의 시작 프로세스 동안 과전압 자동 트리거 횟수가 설정된 매개변수에 도달하면 보호가 수행됩니다. |
